一 伺服电机

1. 概念

伺服电机，按控制命令的要求、对功率进行放大、变换与调控等处理，使驱动装置输出的力矩、速度和位置控制的非常灵活方便。

由于它的“伺服”性能，因此它就被命名为伺服电机。其功能是将输入的电压控制信号转为轴上输出的角位移和角速度驱动控制对象。

伺服电机一般分为两大类：直流伺服电机、交流伺服电机。

二 伺服驱动器

1. 概念

伺服驱动器（servo drives）又称为“伺服控制器”、“伺服放大器”，是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。一般是通过位置、速度和力矩三种方式对伺服电机进行控制，实现高精度的传动系统定位，目前是传动技术的高端产品。

2. 结构及原理

伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元组成。其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等。

伺服驱动器大体可以划分为功能比较独立的功率板和控制板两个模块。功率板是强电部分，其中包括两个单元，一是功率驱动单元IPM用于电机的驱动，二是开关电源单元为整个系统提供数字和模拟电源。控制板是弱电部分，是电机的控制核心也是伺服驱动器技术核心控制算法的运行载体。控制板通过相应的算法输出PWM/PFM信号，作为驱动电路的驱动信号，来改变逆变器的输出功率，以达到控制交流伺服电机的目的。

伺服驱动器在控制信号的作用下驱动执行电机，因此驱动器是否能正常工作直接影响设备的整体性能。在伺服控制系统中，伺服驱动器相当于大脑，执行电机相当于手脚。而伺服驱动器在伺服控制系统中的作用就是调节电机的转速，因此也是一个自动调速系统。

伺服驱动器工作原理图如下所示：

驱动器的核心主控板，驱动器由继电器板传递控制信号和检测信号，完成上图的双闭环控制，包括转速调节和电流调节，实现执行电机的转速控制和换相控制。驱动器的驱动板从主控板接受信号驱动功率变换电路，实现执行电机的正常工作。

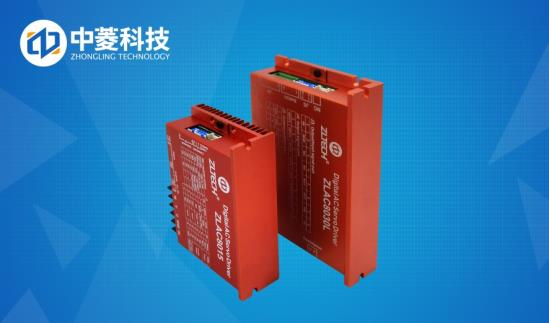

深圳中菱科技目前研发了三款驱动器，分别是ZLAC8015,ZLAC8015D和ZLAC8030L。它们都分别支持CANOPEN和RS485控制。

深圳中菱科技（www.zlingkj.com）拥有十几年的工控伺服技术，并且在服务机器人、AGV上有丰富的应用经验，一直在研发精进伺服驱动器控制技术，进行多次的设计与试验，并且在众多服务机器人厂家中得到了广泛应用，具有静音、运行平稳、稳定可靠性高、安装方便、性价比高等优点，为服务机器人厂家解决了心中的痛点，促进了服务机器人行业发展。
