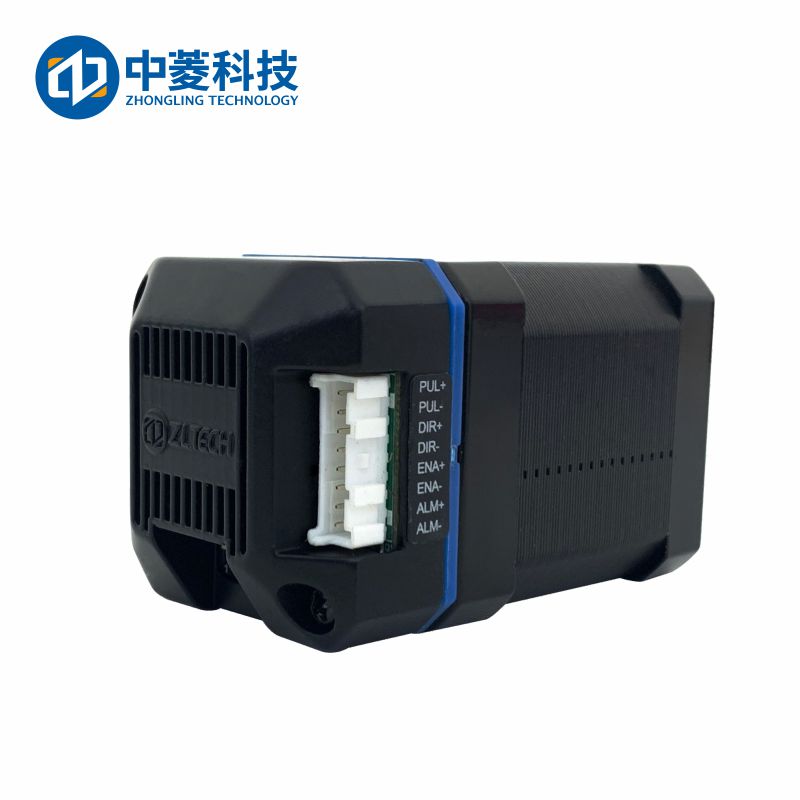

ZLIM42开环一体化步进电机
ZLIM42概述
ZLIM42为高性能数字式集成驱动一体的两相混合式开环电机，系统结构简单，集成度高。该系列集成式开环步进电机采用了最新32位电机控制专用DSP芯片，并运用先进的数字滤波控制技术、谐振振动抑制技术和精密电流控制技术，使两相混合式步进电机实现精准平稳运行。该系列集成式开环步进电机具有大力矩输出、低噪音、低振动、低发热的特点，特别适合于电子加工设备、激光加工、医疗和小型数控设备。
ZLIM42为高性能数字式集成驱动一体的两相混合式开环电机，系统结构简单，集成度高。该系列集成式开环步进电机采用了最新32位电机控制专用DSP芯片，并运用先进的数字滤波控制技术、谐振振动抑制技术和精密电流控制技术，使两相混合式步进电机实现精准平稳运行。该系列集成式开环步进电机具有大力矩输出、低噪音、低振动、低发热的特点，特别适合于电子加工设备、激光加工、医疗和小型数控设备。
特点:
■ 超低振动和低噪声；
■ 最大512微步细分，最小单位1；
■ 输入电压：24VDC；
■ 3隔离差分信号输入口：5VDC；
■ 1隔离输出口：报警输出，OC；

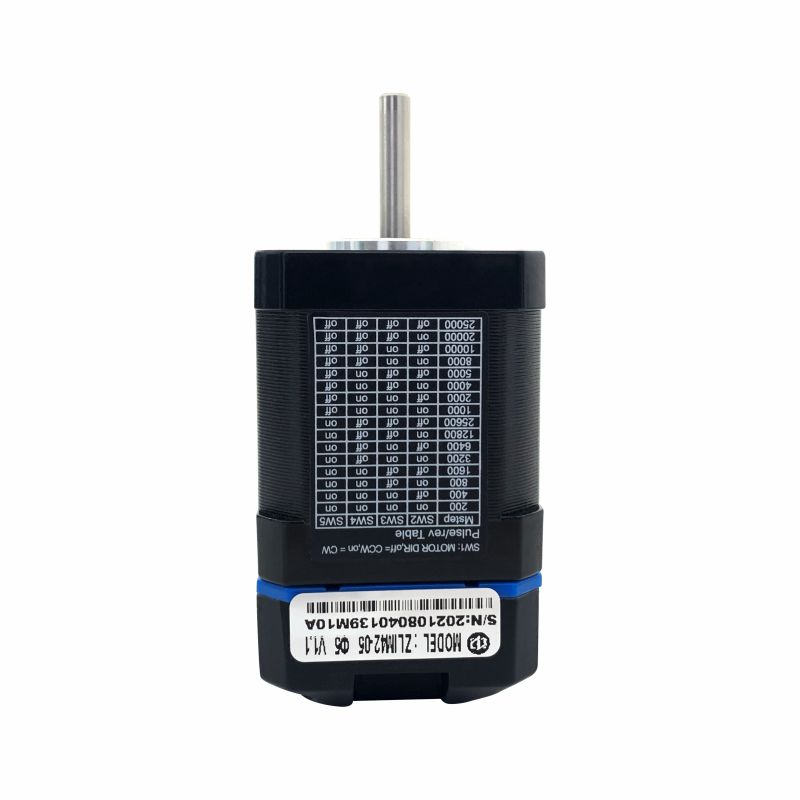

■ 3拨码开关选择，8档细分，默认（4-512），可根据客户定制;
■ 自动减流功能：50%；
■ 具有过压、过流、超差等保护功能；
应用领域:
适合各种小型自动化设备和仪器，例如：气动打标机、贴标机、割字机、激光打标机、绘图仪、小型雕刻机、数控机床、拿放装置等。在用户期望小噪声、低振动、高平稳性、高精度的设备中应用效果特佳。
规格参数：
| 型号 | ZLIM42-05 | ZLIM42-07 |
| 步距角 | 1.8° | 1.8° |
| 工作电压(VDC) | 18-36 | 18-36 |
| 输出电流峰值(A) | 1.2 | 1.2 |
| 信号频率(Hz) | 0-200k | 0-200k |
| 控制信号输入电流(mA) | 10 | 10 |
| 过压保护(VDC) | 50 | 50 |
| 输入信号电压(VDC) | 5~24 | 5~24 |
| 轴径(mm) | 5/8 | 5/8 |
| 轴长(mm) | 24 | 24 |
| 保持力矩(N.m) | 0.5 | 0.7 |
| 绝缘电阻(MΩ) | 100 | 100 |
| 使用环境温度(℃) | 0~50 | 0~50 |
| 环境湿度 | 90% RH | 90% RH |
| 储存温度(℃) | -10~70 | -10~70 |
| 振动频率 | 10~55Hz/0.15mm | 10~55Hz/0.15mm |
| 重量(g) | 430 | 430 |
| 机身长度(mm) | 70 | 82 |
| 电机总长度(mm) | 94 | 106 |

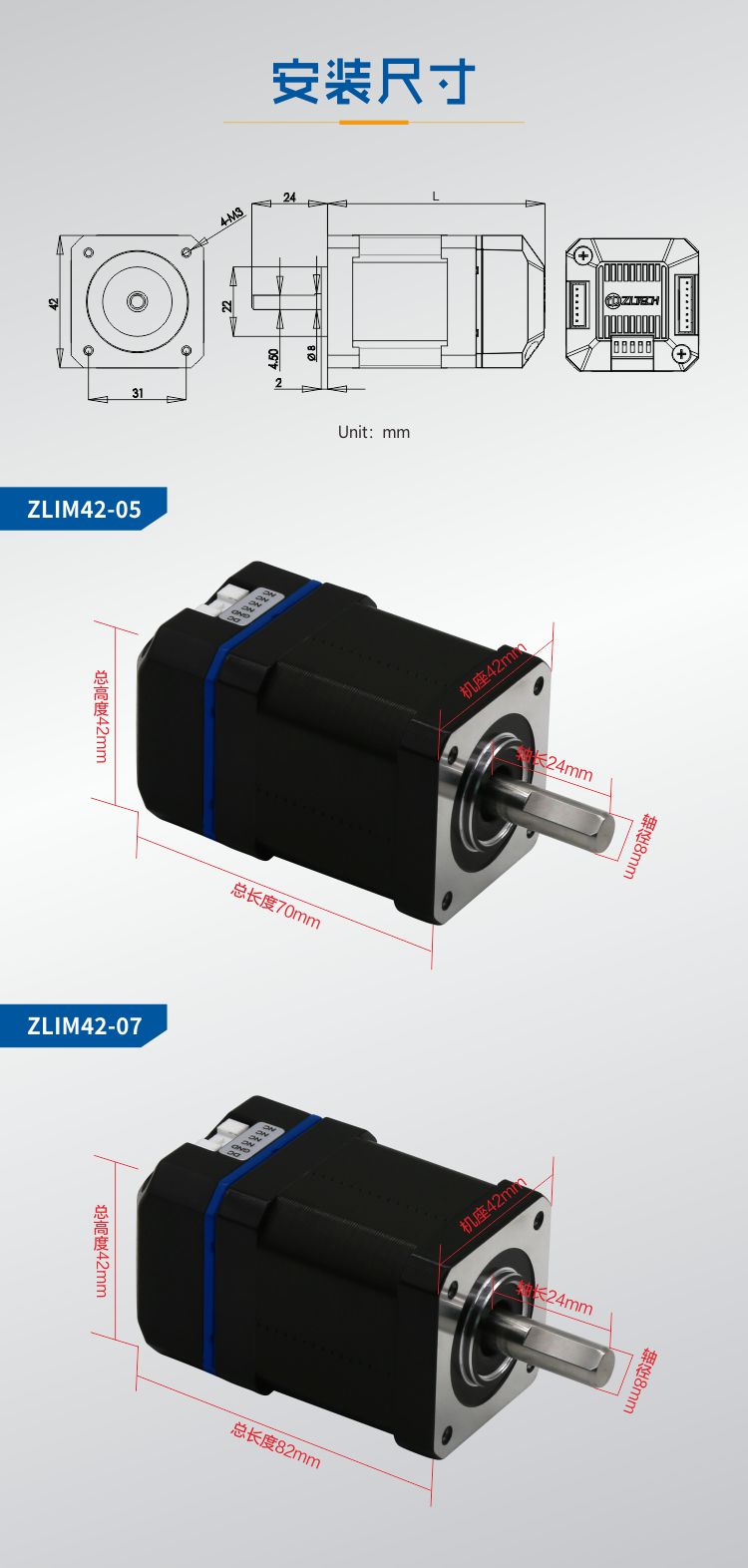

尺寸图：
使用场景：
包装、发货：

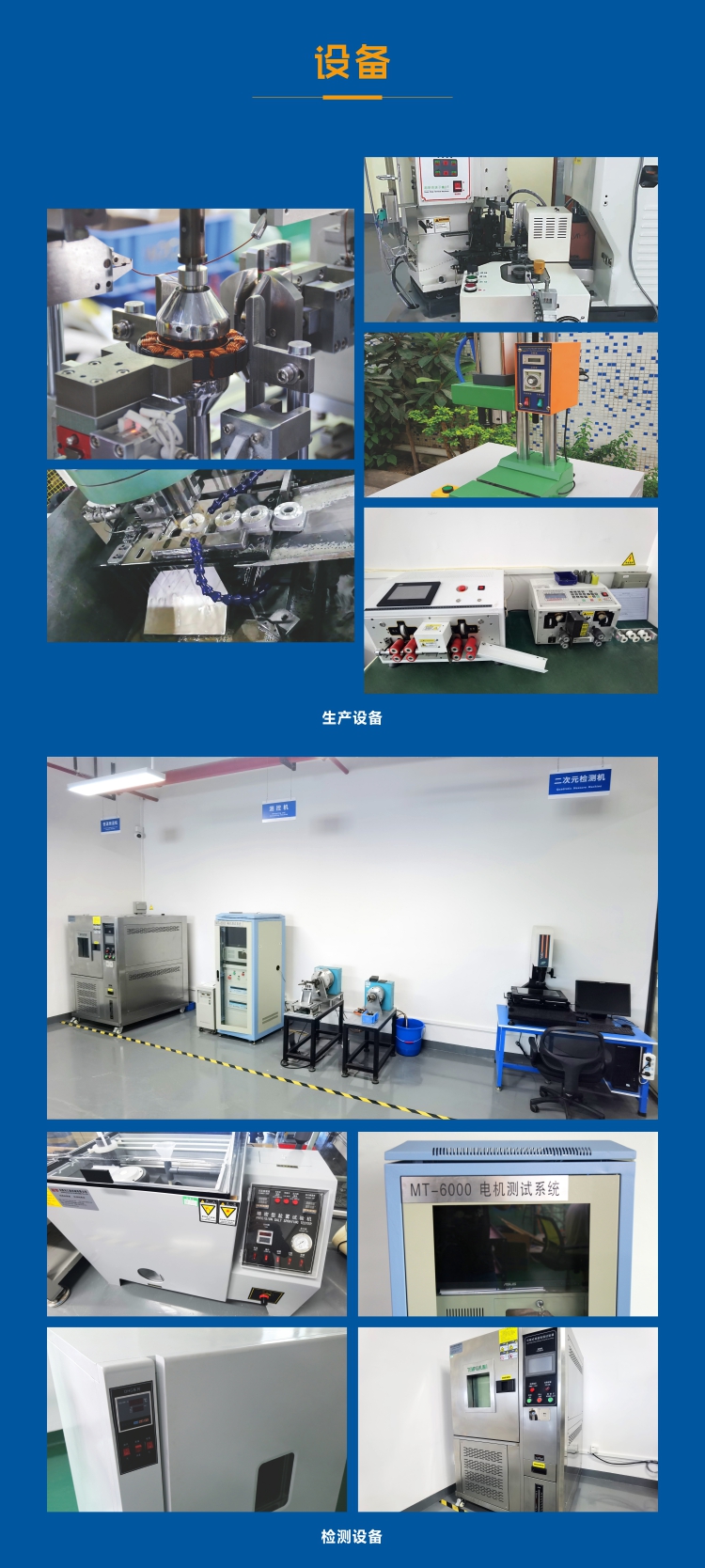

生产、检测设备：
资质、认证：

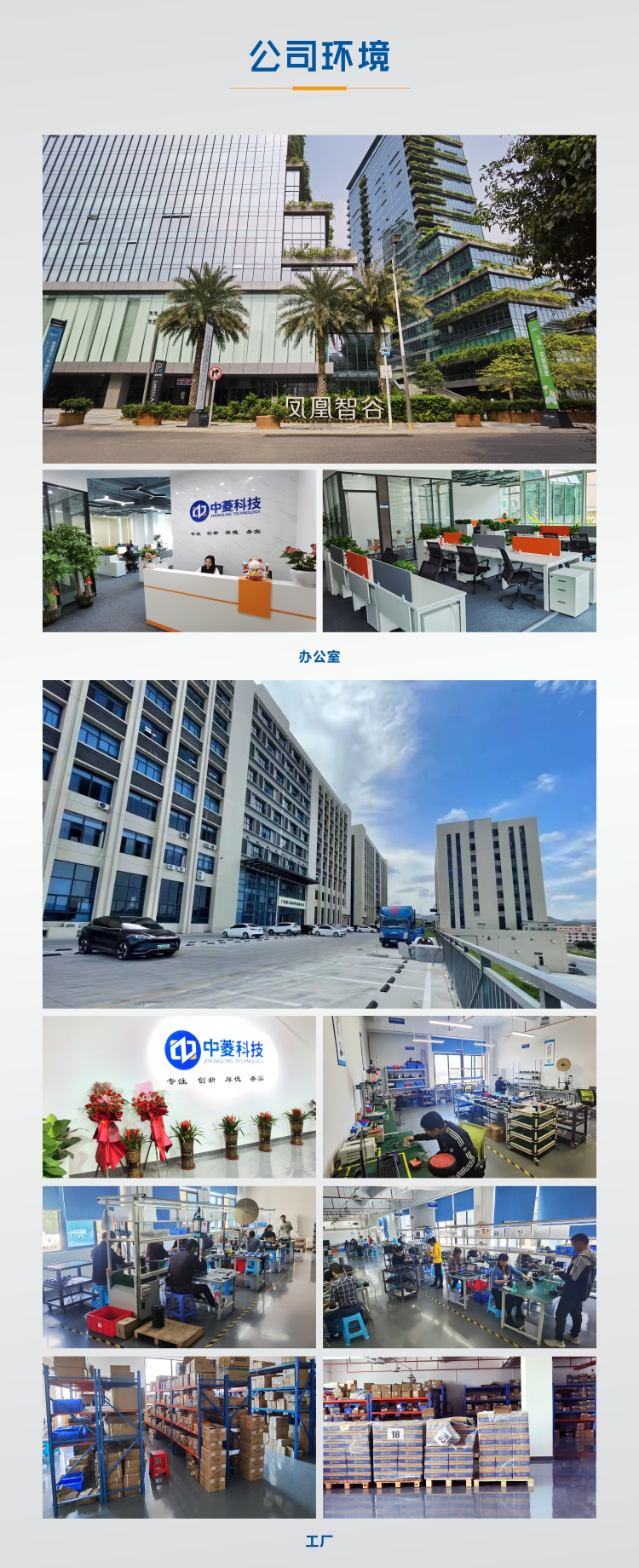

办公、生产环境：
合作客户：
